Kaapelitesteri, rajakaapelille

Kaapelitesteri robottileikkurin rajakaapelin katkoksen etsimiseen

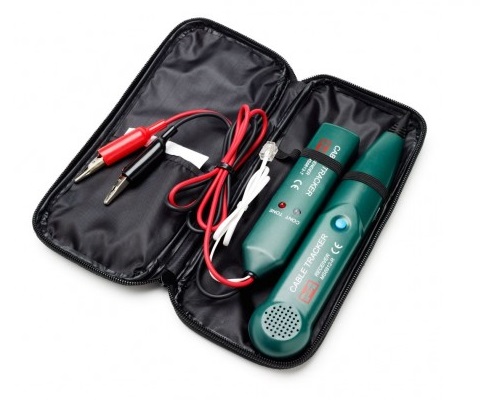

Menikö robottiruohonleikkurin rajakaapeli poikki mutta ei hajuakaan mistä? Tässä kätevä työkalu robottiruohonleikkurin rajakaapelin katkoksen paikantamiseen. Testeri kytketään rajakaapelin toiseen päähän, jonka jälkeen katkosta etsitään tunnistimen avulla kaapelia seuraamalla. Käyttövalmis paketti, paristot mukana. Toimitetaan kätevässä kuljetuspussissa. Myymälästä käyttöopastus kaupan päälle.


Käyttöohjeet:

1. Irroita haku- ja rajakaapelit latausasemasta, vedä irroitettuja kaapeleita noin 0,5m etäisyyteen latausasemasta ja irroita latausaseman muuntaja seinästä häiriöiden minimoimiseksi.

2. Kuori toista hakukaapelin päätä siten, että saat testerin punaisen leuan kytkettyä suoraan rajakaapelin ytimeen.

3. Työnnä esimerkiksi ruuvimeisseli maahan, ja maadoita testeri liittämällä musta leuka ruuvimeisselin varteen.

4. Kytke testerin asento "Tone" -tilaan. Nyt testeri alkaa lähettämään signaalia rajakaapelia pitkin.

5. Laita tunnistin päälle pyörittämällä volyyminappi täysille. Kuulet signaalin äänen painamalla tunnistinkapulan nappia, kun kosket rajakaapeliin.

6. Lähde testaamaan signaalin ehyyttä esimerkiksi 10-20 metrin välimatkoin. Kaiva kaapelia hieman esille, ja paina tunnistimen kärki kaapelin kuoreen koskettaen. Mikäli signaalin ääntä ei enää kuulu, on katkos edellisen ja tämän nykyisen testipaikan välissä.

7. Korjaa katkokset käyttämällä vaseliinisuojattua jatkoliitintä.



Huom! Älä koskaan korjaa kaapelikatkosta tavallisella sähköliittimellä, korroosion myötä piirin vastus kasvaa hieman ja robottileikkuri ei enää tunnista signaalia. Signaali on kuitenkin sen verta ehjä, että kaapelitesterit näyttävät ehjää signaalia koko matkalta. Näissä tapauksissa rajakaapeli on usein uusittava kokonaan.
